Раскрытие технологического процесса оборудования для напыления эпоксидных порошковых покрытий Qingdao Hongcheng Hong

Раскрытие технологического процесса оборудования для напыления эпоксидных порошковых покрытий компании Qingdao Hongcheng Hong

Являясь ведущей компанией в отечественной области антикоррозионной и теплоизоляционной защиты, компания Qingdao Hongcheng Hong Anti-corrosion and Thermal Insulation Co., Ltd. благодаря разработанному ею собственному оборудованию для напыления эпоксидного порошка установила отраслевой стандарт в таких областях, как трубопроводные работы и антикоррозионная защита стальных конструкций. Её технологический процесс объединяет такие ключевые технологии, как электростатическое адсорбирование и высокотемпературная равномерная полимеризация, что позволило создать комплексную стандартизированную систему операций — от предварительной обработки деталей до контроля готовой продукции. В данной статье подробно анализируются ключевые этапы технологии этого оборудования, раскрывая техническую логику, стоящую за эффективным антикоррозионным покрытием.

1. Предварительная обработка деталей: источник адгезии покрытия

Долговечность эпоксидного порошкового покрытия начинается со строгой обработки поверхности. Циндао Хунчэнхонг применяет двухступенчатый процесс предварительной обработки «химический + физический»:

1. Линия химической очистки оснащена полностью автоматической системой распыления, которая удаляет масляные загрязнения щелочным обезжиривающим средством, устраняет окалину кислотным раствором и с помощью фосфатирования формирует плотную преобразующую пленку, повышая адгезию покрытия до 3–5 МПа.

2. На этапе физической очистки ржавчины вводится рельсовый дробеструйный аппарат, при котором стальные шарики со скоростью 80 м/с ударяют по поверхности детали, удаляя ржавчину класса SA2,5 и одновременно формируя шероховатую поверхность с глубиной анкерных текстур 40–60 мкм, что усиливает эффект впитывания порошка.

3. После предварительной обработки детали необходимо проверить в камере для солевого тумана, чтобы убедиться, что в нейтральных условиях солевого тумана они не покрываются красной ржавчиной в течение 240 часов, что создаст основу для последующего напыления.

2. Электростатическое адсорбционное напыление: точная посадка порошка

Основное оборудование компании Qingdao Hongchenghong — электростатическая распылительная установка для эпоксидного порошка, которая обеспечивает эффективное прилипание порошка благодаря трем основным технологиям:

1. Система подачи порошка выполнена по двухступенчатой конструкции кипящего слоя: давление в основном слое составляет 0,8–1,2 бар, в дополнительном — 0,3–0,5 бар, что гарантирует погрешность подачи порошка не более 2%. Скорость вращения насоса подачи порошка регулируется в диапазоне от 500 до 1500 об/мин, что позволяет адаптироваться к различным требованиям напыления с разными диаметрами труб.

2. Система пистолета-распылителя интегрирует высоковольтный электростатический генератор с выходным напряжением 60–90 кВ, что позволяет зарядить частицы порошка до 10 мкКл/г. Расстояние от пистолета до обрабатываемой детали поддерживается постоянным на уровне 250–300 мм, давление распыляющего газа составляет 0,4–0,6 бар, формируя конусообразный факел распыления шириной до 400 мм.

3. Система утилизации использует двухступенчатую схему: большой циклонный сепаратор плюс импульсный фильтрующий элемент, что обеспечивает коэффициент回收 порошка не менее 98%. Скорость тангенциального потока воздуха в сепараторе составляет 18–22 м/с, что гарантирует эффективный сбор крупных частиц; мелкий порошок после фильтрации через фильтрующий элемент повторно используется, а коэффициент использования порошка при однократном напылении превышает 85%.

3. Высокотемпературное выравнивание и отверждение: химическая трансформация покрытия

Процесс отверждения является ключевым для формирования свойств покрытия:

1. Система индукционного нагрева средней частоты использует модули IGBT, частота регулируется в диапазоне 1–20 кГц, что позволяет локально и быстро нагревать стальные трубы. Когда температура трубы достигает 180–195°C, эпоксидный порошок начинает плавиться; в этот момент запускается распылитель для нанесения покрытия на внешнюю поверхность со скоростью подачи порошка 300–600 г/мин, а толщина слоя контролируется в пределах 70–1200 мкм.

2. В процессе отверждения туннеля используется комбинированный метод нагрева с использованием инфракрасного излучения и циркуляции горячего воздуха, при этом градиент температуры контролируется в пределах ±5℃. Эпоксидный порошок проходит три стадии: плавление, выравнивание и сшивание с отверждением при температуре 200℃.

- Фаза плавления: частицы порошка размягчаются, образуя сплошной пленочный слой

- Стадия выравнивания: поверхностное натяжение способствует выравниванию покрытия, устраняя дефекты в виде апельсиновой корки.

- Стадия отверждения: эпоксидная смола вступает в реакцию сшивания с отвердителем, образуя трёхмерную сетчатую структуру.

3. Система водяного охлаждения управляет расходом распыления с помощью насоса с частотным регулированием, снижая температуру трубки с 200°C до 40–45°C за 30 секунд и предотвращая образование трещин в покрытии из-за термических напряжений.

4. Контроль качества: обеспечение точности на уровне миллиметров

Циндао Хунчэнхонг создал четырёхуровневую систему контроля:

1. Онлайн-контроль: лазерный толщиномер в режиме реального времени отслеживает толщину покрытия, данные передаются в систему ПЛК для автоматической корректировки параметров напыления.

2. Отбор проб для испытаний: каждые 200 метров трубы отбираются образцы для проведения испытаний на адгезию с помощью метода крестообразных надрезов, изгибного испытания и ударного испытания.

3. Лабораторные испытания: проверка свойств покрытия с помощью испытаний на солевой туман, испытаний на катодную отслаиваемость и испытаний на химическую стойкость.

4. Контроль готовой продукции: с помощью рентгеновского флуоресцентного спектрометра проверяется элементный состав покрытия, чтобы гарантировать содержание эпоксидной смолы не менее 65%.

5. Технический прорыв: инновационная практика двойного лакокрасочного покрытия

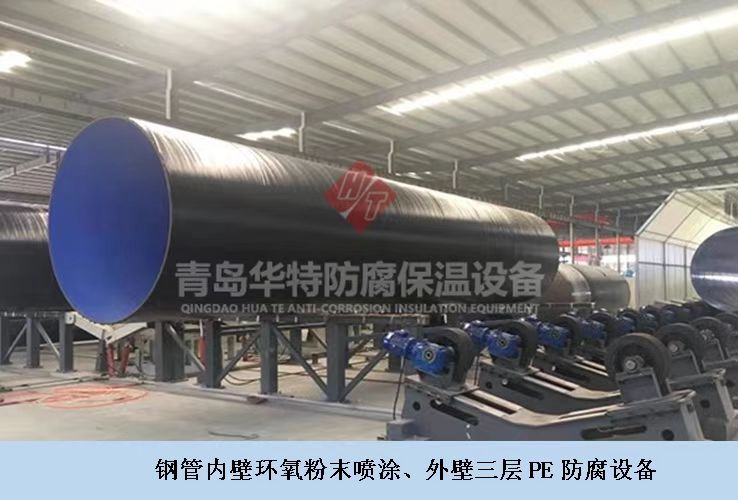

Для экстремальных условий, таких как глубоководные трубопроводы, компания Qingdao Hongchenghong разработала технологию двухслойного эпоксидного порошкового напыления — внутреннего и наружного.

1. Для внутренней окраски используется мобильная окрасочная машина, распылитель точно позиционируется по рельсам, толщина покрытия обеспечивает равномерность ±5%.

2. Нанесение покрытия на внешние стенки осуществляется в два этапа: сначала в передней камере наносится базовый эпоксидный порошок, затем в задней камере — финишный модифицированный эпоксидный порошок, образуя градиентное функциональное покрытие.

3. Общая толщина двухслойного покрытия достигает 1,2–2,4 мм, прочность на сжатие повышена на 30%, а радиус катодной отслаивания уменьшен до менее 2 мм.

6. Отраслевое применение: переход от суши к глубокому морю

Данная технология успешно применяется:

1. Третья очередь проекта «Запад-Восток» по транспортировке газа: длина покрытия одной нитки превышает 5000 километров, срок службы покрытия прогнозируется до 30 лет.

2. Подводный трубопровод нефтедобывающего месторождения Бохай: выдерживает гидравлическое давление до -1,5 МПа, ударная прочность покрытия достигает 8 Дж.

3. Проект «Передача чуаньского газа на восток»: благодаря испытанию на изгиб при низкой температуре -40°C покрытие не трескается.

4. Городская теплосетевая сеть: после 150°C высокотемпературного циклического испытания степень сохранения адгезии покрытия составила 92%.

Технология оборудования для напыления эпоксидного порошка компании Qingdao Hongcheng Hong, основанная на точной предварительной обработке, интеллектуальном управлении распылением и высокоточной технологии отверждения, формирует целостную систему антикоррозионных технологий.
